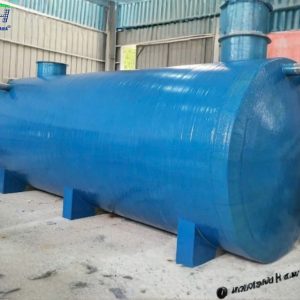

Bồn trụ nằm composite

Bồn nằm composite là giải pháp hàng đầu trong việc tối ưu không gian lưu trữ tại các khu vực hạn chế về chiều cao mà Hải Hà FRP đang triển khai hiệu quả. Sản phẩm này không chỉ sở hữu độ bền cơ học vượt trội mà còn giúp doanh nghiệp tiết kiệm diện tích lắp đặt nhờ thiết kế bồn composite dạng nằm thông minh và linh hoạt.

1. Mẫu Bồn Nằm Composite Thiết Kế Tối Ưu

Trong quá trình tư vấn và triển khai thực tế, Hải Hà FRP nhận thấy nhu cầu tối ưu hóa không gian là ưu tiên hàng đầu của các đơn vị sản xuất. Dưới đây là 5 mẫu bồn nằm ngang được đánh giá cao nhất về khả năng tận dụng diện tích và hiệu năng sử dụng.

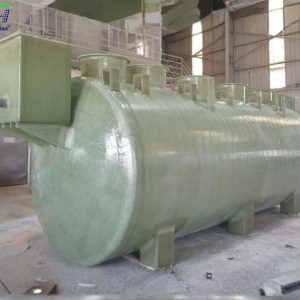

1.1. Mẫu bồn nằm trụ tròn đầu chỏm cầu tiêu chuẩn

Đây là dòng bồn phổ biến nhất nhờ kết cấu chịu lực đồng nhất. Thiết kế hai đầu chỏm cầu giúp triệt tiêu các ứng suất tập trung tại góc, cho phép bồn chứa được khối lượng lớn nhưng vẫn duy trì kích thước chiều dài hợp lý. Mẫu bồn này thường được lắp đặt tại các khu vực hành lang hoặc dưới gầm cầu thang công nghiệp.

1.2. Mẫu bồn nằm thân elip cực đại hóa dung tích

Với các khu vực có chiều cao cực kỳ hạn chế như tầng hầm tòa nhà, mẫu bồn elip là lựa chọn tối ưu. Thiết kế dẹt về chiều cao nhưng mở rộng về chiều ngang giúp tăng dung tích chứa lên 20% so với bồn tròn cùng chiều cao. Đây là giải pháp hoàn hảo cho hệ thống xử lý nước thải tòa nhà.

1.3. Mẫu bồn nằm đặt âm đất chịu tải trọng lớn

Khi diện tích mặt bằng phía trên cần được tận dụng làm bãi đỗ xe hoặc đường đi, mẫu bồn âm đất được gia cường gân tăng cứng là phương án tốt nhất. Hải Hà FRP thiết kế các lớp gia cường đặc biệt để bồn chịu được áp lực đất và tải trọng xe đi bên trên mà không bị biến dạng.

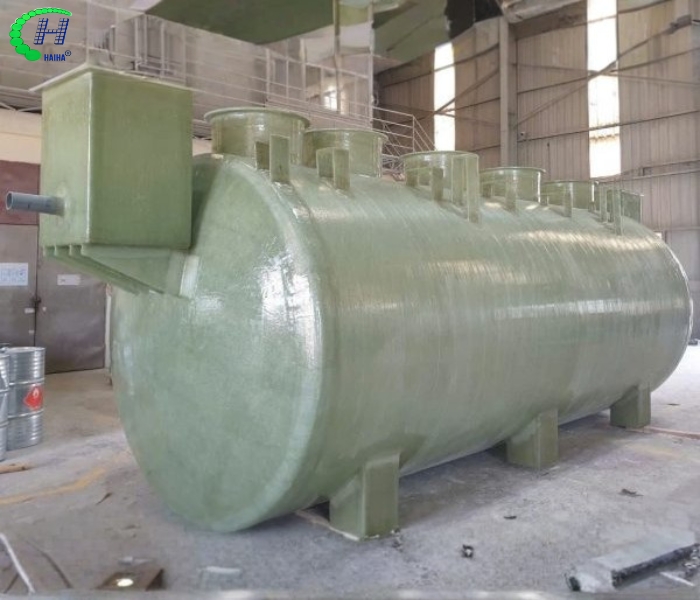

1.4. Mẫu bồn nằm chia ngăn tích hợp hệ thống lọc

Thay vì sử dụng nhiều bồn đơn lẻ gây tốn diện tích kết nối đường ống, mẫu bồn chia ngăn cho phép thực hiện nhiều công đoạn xử lý trong cùng một thân bồn. Các vách ngăn bằng composite được tính toán độ dày kỹ lưỡng để chịu được chênh lệch áp suất giữa các ngăn.

1.5. Mẫu bồn nằm chân đế thép tổ hợp linh hoạt

Mẫu bồn này sử dụng hệ thống chân đế bằng thép mạ kẽm hoặc inox, giúp nâng bồn lên một khoảng cách vừa đủ để lắp đặt bơm hoặc van xả đáy ngay phía dưới thân bồn. Thiết kế này loại bỏ việc phải dành khoảng trống xung quanh bồn để bố trí phụ kiện, giúp gom cụm thiết bị gọn gàng.

2. Ưu Điểm Của Bồn Nằm Composite

Sử dụng bồn nằm ngang mang lại nhiều lợi ích thực tế so với các dòng bồn đứng composite truyền thống khi xét về khía cạnh mặt bằng. Hải Hà FRP đã tổng hợp các ưu điểm nổi bật dựa trên phản hồi của hơn 500 khách hàng trong năm qua.

2.1. Khả năng thích ứng với giới hạn chiều cao trần

Trong các nhà máy cũ hoặc các khu hầm chung cư, chiều cao trần thường chỉ dao động từ 2,5m đến 3m. Việc lắp đặt các loại bồn đứng là bất khả thi. Bồn nằm với đường kính thấp nhưng kéo dài chiều dài giúp đạt được dung tích mong muốn mà không chạm trần, tạo khoảng không an toàn cho việc bảo trì.

2.2. Phân bổ trọng tải đồng đều lên nền móng

Một lợi ích quan trọng mà ít người chú ý là áp lực lên nền đất. Bồn nằm ngang có diện tích tiếp xúc lớn hơn nhiều so với bồn đứng. Điều này giúp giảm áp lực trên mỗi cm2 bề mặt, từ đó tiết kiệm chi phí gia cố móng cho chủ đầu tư. Số liệu thực tế cho thấy áp lực móng của bồn nằm thấp hơn 40% so với bồn đứng cùng dung tích.

2.3. Trọng lượng nhẹ và dễ dàng di chuyển

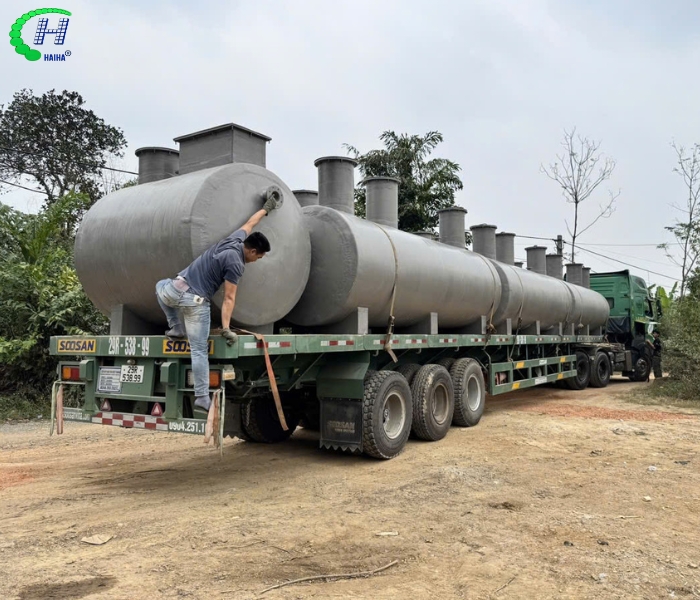

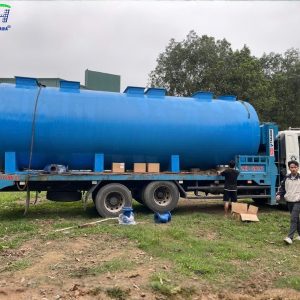

Nhờ cấu tạo từ nhựa polyester kết hợp sợi thủy tinh, bồn nằm nhẹ hơn bồn thép từ 3 đến 4 lần. Trong không gian hẹp, việc đưa một thiết bị nặng hàng tấn vào vị trí là cực kỳ khó khăn. Với bồn composite, đội ngũ kỹ thuật của Hải Hà FRP có thể sử dụng các thiết bị nâng hạ đơn giản để đưa bồn vào đúng vị trí lắp đặt mà không cần tháo dỡ kết cấu nhà xưởng.

3. Cấu Tạo Chi Tiết Và Chân Đế Đỡ Bồn Nằm Tiêu Chuẩn

Để một chiếc bể composite nằm vận hành ổn định, cấu tạo phần thân và hệ thống chân đế đóng vai trò quyết định. Hải Hà FRP áp dụng các tiêu chuẩn kỹ thuật nghiêm ngặt trong thiết kế chân đỡ để tránh hiện tượng nứt vỡ do tập trung ứng suất.

3.1. Cấu trúc lớp vỏ đa tầng chịu lực

Vỏ bồn được cấu tạo từ 3 lớp chính: lớp lót kháng hóa chất (Chemical liner), lớp cấu trúc (Structural layer) và lớp bảo vệ bề mặt (Topcoat). Lớp cấu trúc sử dụng phương pháp quấn sợi đan chéo để tạo ra khả năng chịu momen uốn cực tốt khi bồn đầy tải.

3.2. Hệ thống chân đế (Saddle supports)

Chân đế là bộ phận cực kỳ quan trọng đối với bồn nằm. Hải Hà FRP thường thiết kế hai loại chân đế chính:

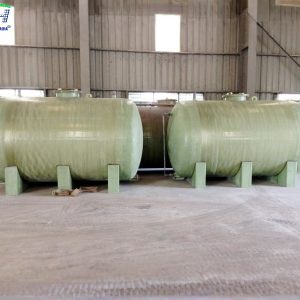

• Chân đế bằng Composite: Được đúc liền khối với thân bồn, phù hợp cho các bồn có dung tích nhỏ và trung bình dưới 15m3.
• Chân đế bằng Thép/Bê tông: Sử dụng cho các bồn dung tích lớn. Chân đế thép được lót một lớp cao su giảm chấn giữa bề mặt thép và vỏ bồn composite để ngăn chặn sự mài mòn cơ học.

3.3. Các gân tăng cứng (Reinforcement ribs)

Đối với các bồn nằm đường kính lớn hoặc đặt âm đất, Hải Hà FRP tích hợp các gân tăng cứng dạng chữ U hoặc chữ V quanh thân bồn. Các gân này hoạt động như các khung xương, giúp bồn giữ được hình dạng tròn hoàn hảo dưới tác động của áp lực thủy tĩnh bên trong và áp lực đất bên ngoài.

4. Quy Trình Sản Xuất Bồn Nằm Composite Tại Hải Hà FRP

Hải Hà FRP tự hào sở hữu quy trình sản xuất khép kín tại nhà máy Thôn 6 – Phú Cát – Hà Nội. Việc gia công bồn bể composite tại xưởng của chúng tôi tuân thủ các bước kiểm soát chất lượng chặt chẽ để mỗi sản phẩm xuất xưởng đều đạt độ bền tối đa.

4.1. Bước 1: Thiết kế và tạo khuôn mẫu

Dựa trên yêu cầu về dung tích và vị trí lắp đặt, kỹ sư của Hải Hà FRP sẽ thực hiện bản vẽ chi tiết. Khuôn mẫu bồn nằm được làm bằng thép hoặc nhựa composite có bề mặt siêu bóng để đảm bảo lòng trong của bồn phẳng mịn, không bám bẩn.

4.2. Bước 2: Chế tạo lớp lót kháng hóa chất

Đây là bước quan trọng nhất nếu khách hàng cần bồn composite chứa hoá chất. Chúng tôi sử dụng các loại nhựa cao cấp như Vinylester 901 hoặc 907 kết hợp với sợi thủy tinh dạng Tissue để tạo ra bề mặt kháng ăn mòn tuyệt đối.

4.3. Bước 3: Gia cường lớp cấu trúc bằng phương pháp quấn sợi

Sợi thủy tinh được tẩm nhựa và quấn liên tục quanh khuôn theo các góc độ tính toán sẵn (thường là 45 độ và 90 độ). Quá trình này giúp bồn có độ dày đồng nhất và khả năng chịu áp suất đồng đều tại mọi điểm trên thân bồn.

4.4. Bước 4: Lắp ráp phụ kiện và hoàn thiện

Sau khi thân bồn đạt độ cứng cần thiết, chúng tôi tiến hành lắp các mặt bích, van xả, lỗ thăm (manhole) và chân đế. Mọi mối nối phụ kiện đều được gia cường thủ công nhiều lớp để tránh rò rỉ.

4.5. Bước 5: Kiểm định chất lượng (QC)

Mỗi chiếc bồn trước khi xuất xưởng đều phải trải qua bài kiểm tra áp suất thủy tĩnh trong 24 giờ và kiểm tra độ cứng bề mặt bằng máy Barcol. Hải Hà FRP cam kết chỉ giao sản phẩm hoàn hảo nhất đến tay khách hàng.

5. Thông Số Độ Dày Và Kết Cấu Chịu Lực Bồn Composite Dạng Nằm

Việc lựa chọn độ dày bồn không phải là ngẫu nhiên mà phải dựa trên các phép tính kỹ thuật mô phỏng áp lực. Tại Hải Hà FRP, chúng tôi tư vấn cho khách hàng dựa trên trọng lượng riêng của chất lỏng cần chứa và vị trí lắp đặt bồn.

5.1. Công thức tính toán độ dày thân bồn

Độ dày của bồn nằm thường được tính theo công thức áp suất thành mỏng kết hợp với hệ số an toàn. Đối với bồn chứa nước thông thường, độ dày có thể từ 6mm đến 10mm. Tuy nhiên, với các loại bồn composite chứa hoá chất đậm đặc, độ dày có thể lên tới 15mm hoặc 20mm.

5.2. Bảng thông số kích thước phổ biến

Để quý khách dễ dàng hình dung và lựa chọn vị trí lắp đặt, Hải Hà FRP cung cấp bảng thông số cho một số kích thước bồn tiêu chuẩn dưới đây:

5.3. Kết cấu chịu lực khi đặt bồn dưới lòng đất

Khi thi công bồn nằm composite âm đất, bồn phải chịu áp lực của các lớp đất đá và nước ngầm (lực đẩy nổi). Hải Hà FRP bổ sung thêm các vành đai chịu lực (stiffener rings) bằng vật liệu composite cốt lõi bọt (foam core) hoặc thép bọc composite để tăng momen kháng uốn mà không làm tăng quá nhiều trọng lượng bồn.

6. Ứng Dụng Thực Tế Và Các Dự Án Bể Composite Nằm Ngang

Sản phẩm bồn nằm của Hải Hà FRP hiện diện trong nhiều lĩnh vực quan trọng, từ xử lý nước thải sinh hoạt đến lưu trữ hóa chất công nghiệp nặng. Sự linh hoạt trong kích thước như bồn composite đường kính 3000 hay bồn composite đường kính 3500 giúp chúng tôi phục vụ mọi quy mô dự án.

6.1. Hệ thống xử lý nước thải (STP) tại các tòa nhà

Tại các dự án chung cư cao cấp ở Hà Nội và TP.HCM, không gian tầng hầm cực kỳ quý giá. Việc sử dụng bồn frp nằm cho phép lắp đặt hệ thống xử lý nước thải công suất lớn ngay dưới các sàn kỹ thuật. Dự án tiêu biểu của chúng tôi bao gồm hệ thống bồn 100m3 chia ngăn tích hợp công nghệ Johkasou.

6.2. Lưu trữ hóa chất và axit trong khu công nghiệp

Các nhà máy mạ, dệt nhuộm thường xuyên sử dụng axit H2SO4, HCl. Bồn nằm composite với lớp lót nhựa kháng hóa chất chuyên dụng là lựa chọn an toàn nhất. Khả năng chịu hóa chất của bồn composite đã được chứng minh qua hàng thập kỷ sử dụng tại các khu công nghiệp như Quang Minh, Bắc Thăng Long.

6.3. Dự án thực tế tiêu biểu

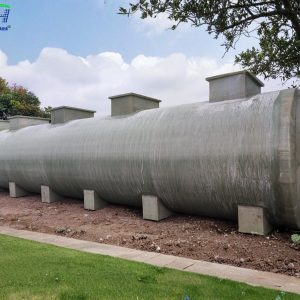

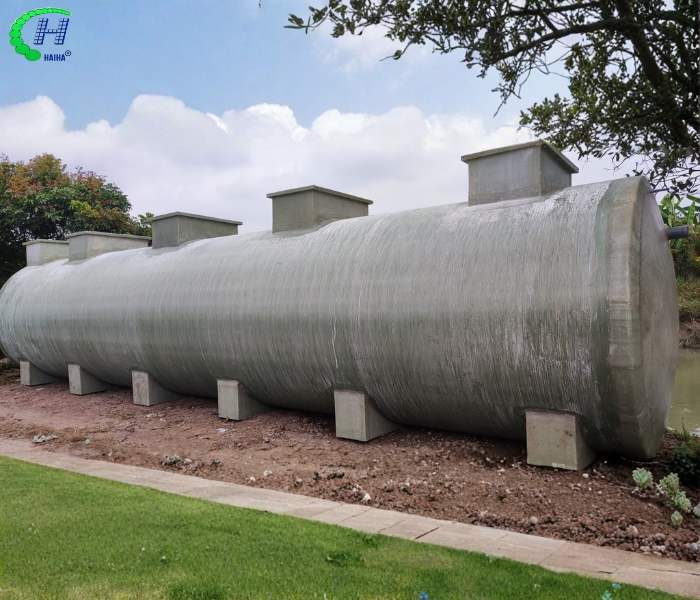

• Dự án cấp nước sạch nông thôn Thái Bình: Cung cấp cụm 05 bồn nằm dung tích 50m3 đặt nổi.
• Dự án xử lý nước thải dệt nhuộm Bình Dương: Thi công bồn composite thể tích 80m3 dạng nằm âm đất.
• Nhà máy thực phẩm tại Hưng Yên: Hệ thống bồn chứa nước RO dung tích lớn đảm bảo vệ sinh an toàn thực phẩm.

7. Báo Giá Và Lưu Ý Khi Thi Công Bồn Nằm Composite Mới Nhất

Chi phí đầu tư bồn nằm composite phụ thuộc vào nhiều yếu tố như dung tích, loại nhựa sử dụng và điều kiện lắp đặt. Hải Hà FRP luôn nỗ lực tối ưu hóa quy trình sản xuất để mang đến mức giá cạnh tranh nhất cho khách hàng.

7.1. Các yếu tố ảnh hưởng đến đơn giá bồn

Giá bồn không chỉ tính theo mét khối mà còn dựa trên:

• Loại nhựa: Nhựa kháng hóa chất cao cấp sẽ có giá cao hơn nhựa tiêu chuẩn dùng cho nước sạch.
• Độ dày thành bồn: Bồn âm đất cần gia cường nhiều hơn nên giá sẽ cao hơn bồn đặt nổi cùng dung tích khoảng 15-20%.
• Số lượng phụ kiện: Các mặt bích, thang leo, lỗ thăm tích hợp thêm.

7.2. Ước tính chi phí bồn nằm composite

Để quý khách dễ dàng lập ngân sách, dưới đây là đơn giá ước tính cho các dòng bồn phổ biến (đã bao gồm chân đế):

7.3. Lưu ý quan trọng khi lắp đặt và vận hành

Để đảm bảo tuổi thọ bồn đạt mức tối đa trên 20 năm, quý khách cần tuân thủ các nguyên tắc sau:

1. Bề mặt móng phải phẳng tuyệt đối, không có vật sắc nhọn để tránh đâm thủng đáy bồn.
2. Khi lắp đặt đường ống vào mặt bích, cần có giá đỡ ống độc lập để trọng lượng đường ống không đè nặng lên cổ bồn.
3. Sử dụng đệm cao su mềm giữa bồn và chân đế kim loại để giảm chấn và bù đắp các sai số bề mặt.
4. Kiểm tra và vệ sinh bồn định kỳ hàng năm để phát hiện sớm các dấu hiệu mài mòn hóa học nếu có.
